Quels Avantages à utiliser un Débitmètre 0 x DN ?

Débitmètre Electormagnétique Promag W à 0 DN ultra précis et sans perte de charge

Pourquoi un Débitmètre à 0 DN ?

  • Les débitmètres électromagnétique sont principalement montés avec des longueurs droites de 5 x DN en entrée et 2 x DN en sortie

Avoir une longueur en Amont et en Aval sur un Débitmètre Électromagnétique va servir à ce que la conduite soit toujours pleine mais sans surplus.

  • Parfois, le montage d’un Débitmètre Electromagnétique peut s’avérer difficile en raison de la taille du regard ou de la compléxité du process ou de la Structure de l’Application
  • Avec des Technologies de Débitmètres Standards, il peut y avoir des Perturbations Hydrauliques provoquées par les coudes et vannes (Ce qui entrainent des incertitudes de mesures)

Quelle est la Performance Actuelle d’un Débitmètre Standard (qui n’est pas 0 x DN) ?

Sur ce Graphique, on peut remarquer qu’en fonction de l’application nous pouvons avoir un taux d’erreur pouvant d’aller jusqu’à 3% à 2m/s sur les Technologies de Débitmètres Standard.

Alors que Taux d’Erreur est nettement moins important (0,5%) lors d’une mesure classique non coudé. Ce taux d’Erreur de 3% s’atteint lorsqu’une situation compliquée (ici un coude à 90°).

Solution Actuelle avec le Design Venturi

L’idée du design « Venturi » est de Réduire le DN pour augmenter la vitesse d’écoulement à l’intérieur du Débitmètre.
Ce qui entraine une augmentation des Performances de Mesures dans des conditions perturbées.

Quelle est la Performance d’un Débitmètre 0 x DN avec le Design Venturi?

On peut remarquer que par rapport à une situation optimale où la canalisation est droite et sans perturbation ; on arrive à diminuer le Taux d’Erreur passant de 3% à 0,32% dans une situation compliquée.

Le Design Venturi possède notamment quelques Inconvénients comme :

  • Une Perte de charge Accrue pendant la Mesure dans le Tronçon
  • Le Debit maximum est limité en raison de l’augmentation de la vitesse d’écoulement dans le tube de mesure
  • Le risque d’abrasion est supérieure sur le cône d’entrée du tube de mesure
  • Ceci ne permet pas la mesure de débit sur des liquides chargés de particules solides

Quelle est la Différence avec le Débitmètre Electromagnétique Promag W ?

Le Débitmètre Electromagnétique Proline Promag W est le Premier Capteur à passage Intégral Indépendant du Profil d’écoulement.

  • Pas de Longueurs Droites Amont et Aval
  • Pas de Réduction de Diamètre
  • Pas de pertes de Charges

Design du Débitmètre Electromagnétique Proline Promag W

La construction est presque équivalente à un Débitmètre Classique, seuls quelques changements comme :

  • Rajout d’électrodes supplémentaires
    • Pour les DN20 à DN65 : 2 * 2 = 4 électrodes
    • Pour les DN80 à DN300 : 2 * 3 = 6 électrodes
  • Traitement de signal multiples aux électrodes

Le Promag W 0 DN sans restriction a été testé dans un laboratoire indépendant (NEL), il est donc muni d’un Certificat de Calibration.

Caractéristiques Techniques du Proline Promag W en 0 x DN

Quel types de Brides ?

Soudées
Tournantes

Quel est le Diamètre Nominal ?

DN25 à DN300 (1″ à 12″)

Quels sont les Revêtements possibles ?

Polyuréthane, Ebonite, PTFE

Quel est le Taux d’Erreur maximal après un Coude ?

0,5%

Compatible avec quels Transmetteurs Proline ?

Pour Transmetteur Proline 300, 400 et 500

Quel sont les Longueurs Droites Amont et Aval nécessaires ?

0 x DN (Aucune Longueur Amont et Aval nécessaire)

Quand Utiliser ce Débitmètre Electromagnétique Promag W ?

Ce Débitmètre Electromagnétique est utilisable dans Différentes Applications comme :

  • Pour toutes les applications dans la distribution d’eau et le traitement des eaux usées
  • Parfait pour les espaces réduits et les Skids Compacts

Plus précisément, vous pourrez utiliser ce Débitmètre dans Différents Contextes d’applications :

  • En Amont et en Aval de Coudes Représentation Amont et Aval de Coude pour un Débitmètre en Industrie
  • En Aval d’Éléments Intrusifs Debitmetre en Aval d'élements intrusifs dans Industrie des Eaux

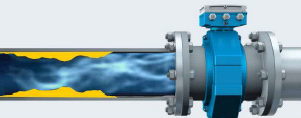

  • En Aval de Colmatage dans la ConduitePositionnement en aval d'un colmatage pour debitmetre
  • En Aval des Différences de Diamètre Nominal Positionnement d'un débitmètre en aval des différence diametre nominal
  • En Aval de Raccordement en T Positionnement d'un débitmètre en aval d'un Raccordement en T
  • En aval de joints d’étanchéité Mal Centrés Position d'un Débitmètre en Aval d'un joint d'étanchéité Mal Centré
