Les capteurs inductifs IMX de SICK établissent un nouveau standard en matière de détection sans contact dans les environnements industriels exigeants. Grâce à leur distance de commutation jusqu’à quatre fois supérieure à celle des capteurs classiques, ils permettent de détecter des objets à grande distance, améliorant ainsi la sécurité, la fiabilité et l’efficacité des processus.
Conçus pour s’adapter à des environnements complexes où l’espace est restreint ou les conditions difficiles, les capteurs IMX allient performance, robustesse et simplicité d’intégration. Ils offrent une réponse concrète aux enjeux de standardisation, de réduction des temps d’arrêt, et d’optimisation des postes de travail en automatisation industrielle.
Les points forts de ce capteur inductif IMX SICK

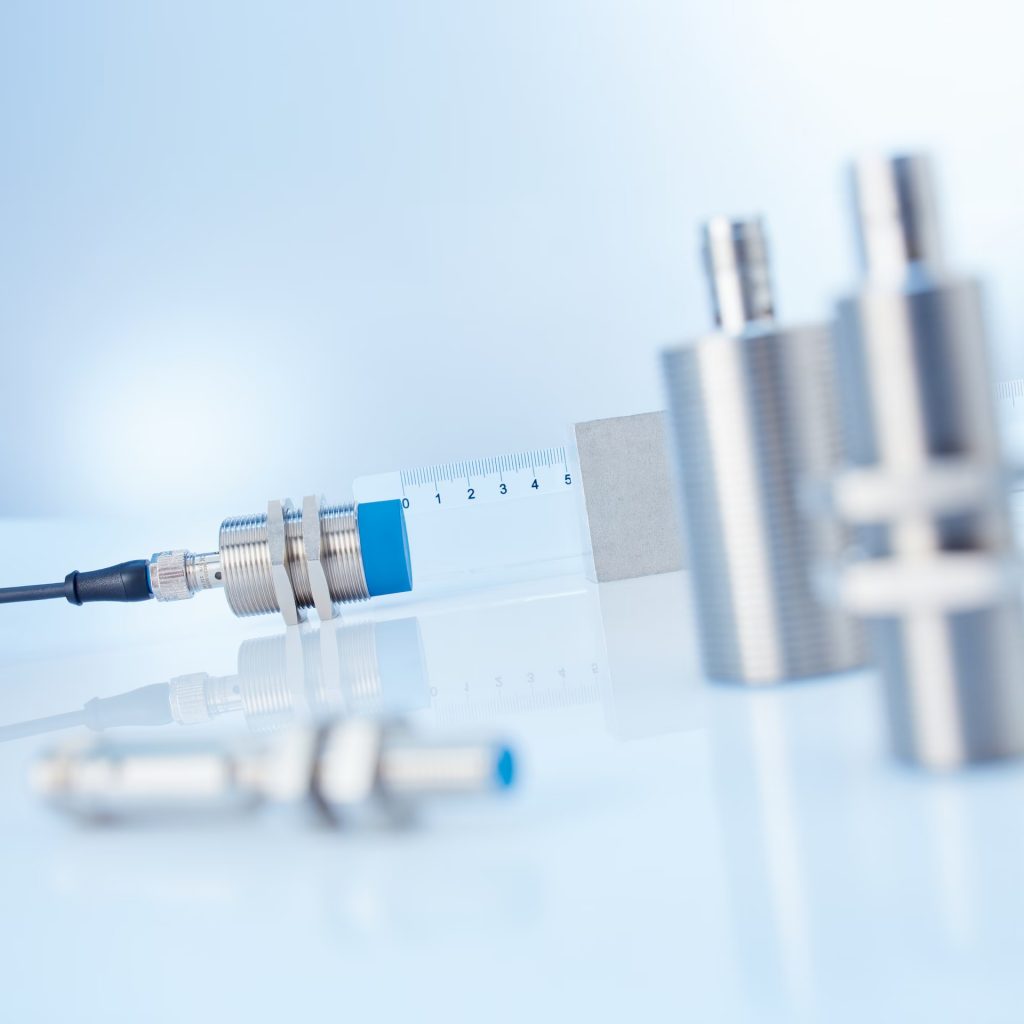

Distance de détection exceptionnelle

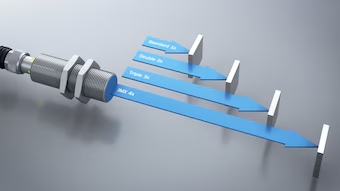

- Distance de commutation jusqu’à 50 mm (soit +300 % comparé aux capteurs standards).

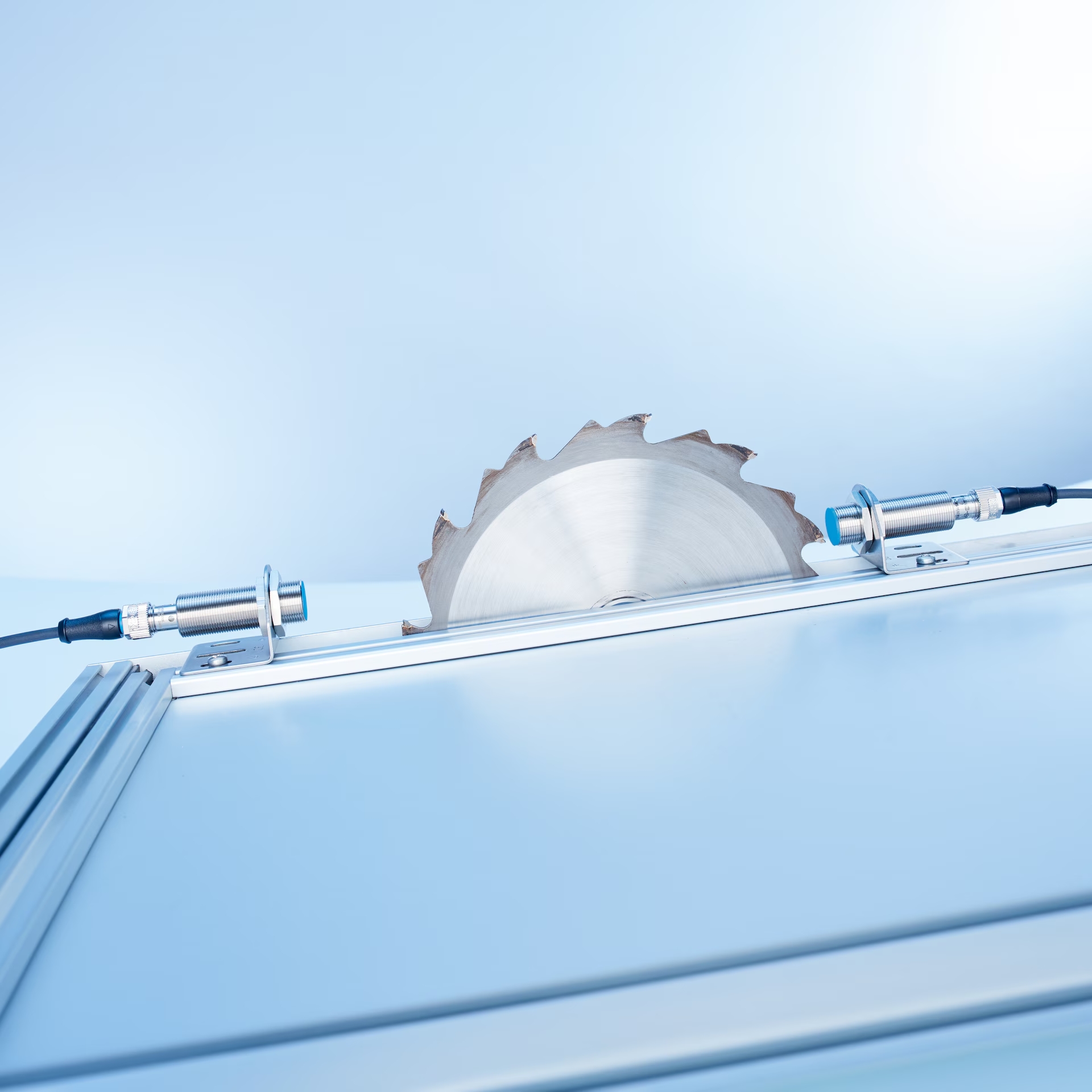

- Détection fiable même à distance sécurisée, réduisant les risques de collisions avec l’objet détecté.
Gain d’espace et flexibilité
- Grâce à leurs performances accrues, les IMX peuvent remplacer des capteurs plus grands, tout en occupant moins de place.
- Possibilité d’installation dans des espaces restreints ou sur des machines compactes.
Installation rapide et simplifiée de l’IMX SICK
- Indicateur visuel de réglage intégré pour un ajustement intuitif et sécurisé.
- Aucun paramétrage requis : capteur “plug & play”, immédiatement opérationnel.
- Faible influence mutuelle entre capteurs : montage rapproché possible sans perturbation.
Fiabilité à toute épreuve
- Conception robuste avec boîtier en laiton nickelé et surface active en plastique technique.
- Résistance élevée aux huiles, liquides de refroidissement, poussières, chocs mécaniques et interférences électromagnétiques (CEM).
- Indice de protection IP68 : adapté aux environnements industriels sévères.
- Durée de vie prolongée, réduction des coûts de maintenance et temps d’arrêt minimisés.
Caractéristiques techniques de l’IMX SICK
| Spécification | Valeur |
|---|---|
| Types de boîtiers | M8, M12, M18, M30 |
| Distance de commutation | de 4 mm à 50 mm |
| Indice de protection | IP68 |
| Température de service | de –25 °C à +75 °C |
| Matériaux | Laiton nickelé, LCP, PUR |
| Sortie | PNP/NPN, normalement ouvert (NO) |
| Raccordement | Connecteur M12 ou câble prémoulé |
| Compatibilité CEM | Oui, haute immunité |
| Signalisation LED | Oui, pour le réglage visuel |
Les applications où utiliser ce capteur inductif SICK
Les capteurs inductifs IMX sont parfaitement adaptés pour les industries où les contraintes sont fortes et la précision essentielle :
- Automatisation industrielle
- Machines-outils
- Lignes d’assemblage
- Industrie automobile
- Robotique industrielle
- Systèmes de manutention
- Environnements humides ou huileux
Références IMX SICK
| Référence | Code | Longueur de filetage utile | Fonction de sortie | Temp. ambiante, fonctionnement à | Indice de protection | Caractéristiques spécifiques | Filetage | Reproductibilité | Version électrique | Détail sortie de commutation | Distance de commutation Sn | Temp. ambiante, fonctionnement de | Mode de raccordement | Sortie de commutation | Longueur du boîtier | Type de montage | Fréquence de commutation | Matériau du boîtier | Raccordement | Forme | Matériau du câble | Longueur du câble |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IMX12-16NPSZC0S | 1107438 | 46.1 mm | contact NO | 75 °C | IP68 | Distance de commutation quadruple, Résistant aux réfrigérants et aux lubrifiants, Indicateur de réglage visuel | M12 x 1 | ≤ 5 % | CC 3 fils | PNP | 16 mm | -25 °C | Connecteur M12, 4 pôles | PNP | 68.1 mm | non noyable | 25 Hz | laiton nickelé | connecteur mâle | métrique | — | — |
| IMX12-09BPSZC0S | 1107437 | 51.1 mm | contact NO | 75 °C | IP68 | Distance de commutation quadruple, Résistant aux réfrigérants et aux lubrifiants, Indicateur de réglage visuel | M12 x 1 | ≤ 5 % | CC 3 fils | PNP | 9 mm | -25 °C | Connecteur M12, 4 pôles | PNP | 68.1 mm | quasi noyable | 25 Hz | laiton nickelé | connecteur mâle | métrique | — | — |
| IMX30-25BPSZC0S | 1107442 | 52.2 mm | contact NO | 75 °C | IP68 | Distance de commutation quadruple, Résistant aux réfrigérants et aux lubrifiants, Indicateur de réglage visuel | M30 x 1,5 | ≤ 7 % | CC 3 fils | PNP | 25 mm | -25 °C | Connecteur M12, 4 pôles | PNP | 70.2 mm | quasi noyable | 25 Hz | laiton nickelé | connecteur mâle | métrique | — | — |
| IMX08-04BPSZC0S | 1107435 | 32.2 mm | contact NO | 75 °C | IP68 | Distance de commutation quadruple, Résistant aux réfrigérants et aux lubrifiants, Indicateur de réglage visuel | M8 x 1 | ≤ 5 % | CC 3 fils | PNP | 4 mm | -25 °C | Connecteur M12, 4 pôles | PNP | 67 mm | quasi noyable | 25 Hz | laiton nickelé | connecteur mâle | métrique | — | — |
| IMX12-16NPSZU2S | 1107446 | 49.1 mm | contact NO | 75 °C | IP68 | Distance de commutation quadruple, Résistant aux réfrigérants et aux lubrifiants, Indicateur de réglage visuel | M12 x 1 | ≤ 5 % | CC 3 fils | PNP | 16 mm | -25 °C | câble, 3 fils | PNP | 58.1 mm | non noyable | 25 Hz | laiton nickelé | câble | métrique | PUR | 2 m |
| IMX12-09BPSZU2S | 1107445 | 54.1 mm | contact NO | 75 °C | IP68 | Distance de commutation quadruple, Résistant aux réfrigérants et aux lubrifiants, Indicateur de réglage visuel | M12 x 1 | ≤ 5 % | CC 3 fils | PNP | 9 mm | -25 °C | câble, 3 fils | PNP | 58.1 mm | quasi noyable | 25 Hz | laiton nickelé | câble | métrique | PUR | 2 m |
| IMX08-08NPSZC0S | 1107436 | 28.2 mm | contact NO | 75 °C | IP68 | Distance de commutation quadruple, Résistant aux réfrigérants et aux lubrifiants, Indicateur de réglage visuel | M8 x 1 | ≤ 5 % | CC 3 fils | PNP | 8 mm | -25 °C | Connecteur M12, 4 pôles | PNP | 67 mm | non noyable | 25 Hz | laiton nickelé | connecteur mâle | métrique | — | — |
| IMX18-14BPOZC0S | 1119662 | 51 mm | contact NF | 75 °C | IP68 | Distance de commutation quadruple, Résistant aux réfrigérants et aux lubrifiants, Indicateur de réglage visuel | M18 x 1 | ≤ 5 % | CC 3 fils | PNP | 14 mm | -25 °C | Connecteur M12, 4 pôles | PNP | 69 mm | quasi noyable | 25 Hz | laiton nickelé | connecteur mâle | métrique | — | — |
| IMX30-50NPSZC0S | 1107443 | 40.2 mm | contact NO | 75 °C | IP68 | Distance de commutation quadruple, Résistant aux réfrigérants et aux lubrifiants, Indicateur de réglage visuel | M30 x 1,5 | ≤ 5 % | CC 3 fils | PNP | 50 mm | -25 °C | Connecteur M12, 4 pôles | PNP | 70.2 mm | non noyable | 10 Hz | laiton nickelé | connecteur mâle | métrique | — | — |
| IMX18-14BPSZU2S | 1107447 | 54.5 mm | contact NO | 75 °C | IP68 | Distance de commutation quadruple, Résistant aux réfrigérants et aux lubrifiants, Indicateur de réglage visuel | M18 x 1 | ≤ 5 % | CC 3 fils | PNP | 14 mm | -25 °C | câble, 3 fils | PNP | 59 mm | quasi noyable | 25 Hz | laiton nickelé | câble | métrique | PUR | 2 m |
| IMX18-14BPSZC0S | 1107439 | 51 mm | contact NO | 75 °C | IP68 | Distance de commutation quadruple, Résistant aux réfrigérants et aux lubrifiants, Indicateur de réglage visuel | M18 x 1 | ≤ 5 % | CC 3 fils | PNP | 14 mm | -25 °C | Connecteur M12, 4 pôles | PNP | 69 mm | quasi noyable | 25 Hz | laiton nickelé | connecteur mâle | métrique | — | — |
| IMX18-30NPSZC0S | 1107441 | 43 mm | contact NO | 75 °C | IP68 | Distance de commutation quadruple, Résistant aux réfrigérants et aux lubrifiants, Indicateur de réglage visuel | M18 x 1 | ≤ 7 % | CC 3 fils | PNP | 30 mm | -25 °C | Connecteur M12, 4 pôles | PNP | 69 mm | non noyable | 10 Hz | laiton nickelé | connecteur mâle | métrique | — | — |
| IMX18-14BPOZU2S | 1119668 | 54.5 mm | contact NF | 75 °C | IP68 | Distance de commutation quadruple, Résistant aux réfrigérants et aux lubrifiants, Indicateur de réglage visuel | M18 x 1 | ≤ 5 % | CC 3 fils | PNP | 14 mm | -25 °C | câble, 3 fils | PNP | 59 mm | quasi noyable | 25 Hz | laiton nickelé | câble | métrique | PUR | 2 m |
| IMX18-14BNSZU2S | 1134187 | 54.5 mm | contact NO | 75 °C | IP68 | Distance de commutation quadruple, Résistant aux réfrigérants et aux lubrifiants, Indicateur de réglage visuel | M18 x 1 | ≤ 5 % | CC 3 fils | NPN | 14 mm | -25 °C | câble, 3 fils | NPN | 59 mm | quasi noyable | 25 Hz | laiton nickelé | câble | métrique | PUR | 2 m |
| IMX12-09BNSZC0S | 1134179 | 51.1 mm | contact NO | 75 °C | IP68 | Distance de commutation quadruple, Résistant aux réfrigérants et aux lubrifiants, Indicateur de réglage visuel | M12 x 1 | ≤ 5 % | CC 3 fils | NPN | 9 mm | -25 °C | Connecteur M12, 4 pôles | NPN | 68.1 mm | quasi noyable | 25 Hz | laiton nickelé | connecteur mâle | métrique | — | — |
| IMX08-08NNSZC0S | 1134178 | 28.2 mm | contact NO | 75 °C | IP68 | Distance de commutation quadruple, Résistant aux réfrigérants et aux lubrifiants, Indicateur de réglage visuel | M8 x 1 | ≤ 5 % | CC 3 fils | NPN | 8 mm | -25 °C | Connecteur M12, 4 pôles | NPN | 67 mm | non noyable | 25 Hz | laiton nickelé | connecteur mâle | métrique | — | — |
| IMX12-16NNSZU2S | 1134186 | 49.1 mm | contact NO | 75 °C | IP68 | Distance de commutation quadruple, Résistant aux réfrigérants et aux lubrifiants, Indicateur de réglage visuel | M12 x 1 | ≤ 5 % | CC 3 fils | NPN | 16 mm | -25 °C | câble, 3 fils | NPN | 58.1 mm | non noyable | 25 Hz | laiton nickelé | câble | métrique | PUR | 2 m |
| IMX08-04BPOZC0S | 1119658 | 32.2 mm | contact NF | 75 °C | IP68 | Distance de commutation quadruple, Résistant aux réfrigérants et aux lubrifiants, Indicateur de réglage visuel | M8 x 1 | ≤ 5 % | CC 3 fils | PNP | 4 mm | -25 °C | Connecteur M12, 4 pôles | PNP | 67 mm | quasi noyable | 25 Hz | laiton nickelé | connecteur mâle | métrique | — | — |
| IMX30-50NNSZU2S | 1134190 | 43.7 mm | contact NO | 75 °C | IP68 | Distance de commutation quadruple, Résistant aux réfrigérants et aux lubrifiants, Indicateur de réglage visuel | M30 x 1,5 | ≤ 5 % | CC 3 fils | NPN | 50 mm | -25 °C | câble, 3 fils | NPN | 60.2 mm | non noyable | 10 Hz | laiton nickelé | câble | métrique | PUR | 2 m |
| IMX18-30NPOZU2S | 1119669 | 46.5 mm | contact NF | 75 °C | IP68 | Distance de commutation quadruple, Résistant aux réfrigérants et aux lubrifiants, Indicateur de réglage visuel | M18 x 1 | ≤ 7 % | CC 3 fils | PNP | 30 mm | -25 °C | câble, 3 fils | PNP | 59 mm | non noyable | 10 Hz | laiton nickelé | câble | métrique | PUR | 2 m |
Références associées
les références fournisseurs associées au produit
les références fournisseurs associées au produit
Référence: IMX12-16NPSZC0S, Num: 1107438
Référence: IMX12-09BPSZC0S, Num: 1107437
Référence: IMX30-25BPSZC0S, Num: 1107442
Référence: IMX08-04BPSZC0S, Num: 1107435
Référence: IMX12-16NPSZU2S, Num: 1107446
Référence: IMX12-09BPSZU2S, Num: 1107445
Référence: IMX08-08NPSZC0S, Num: 1107436
Référence: IMX18-14BPOZC0S, Num: 1119662
Référence: IMX30-50NPSZC0S, Num: 1107443
Référence: IMX18-14BPSZU2S, Num: 1107447
Référence: IMX18-14BPSZC0S, Num: 1107439
Référence: IMX18-30NPSZC0S, Num: 1107441
Référence: IMX18-14BPOZU2S, Num: 1119668
Référence: IMX18-14BNSZU2S, Num: 1134187
Référence: IMX12-09BNSZC0S, Num: 1134179
Référence: IMX08-08NNSZC0S, Num: 1134178
Référence: IMX12-16NNSZU2S, Num: 1134186
Référence: IMX08-04BPOZC0S, Num: 1119658
Référence: IMX30-50NNSZU2S, Num: 1134190
Référence: IMX18-30NPOZU2S, Num: 1119669
