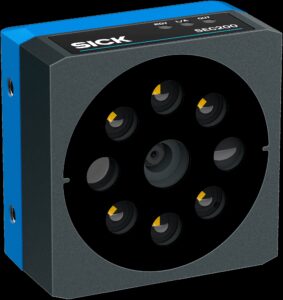

Le lecteur de codes à base d’image de SICK, aussi simple à utiliser qu’une douchette de caisse. Le sensingCam SEC200 lit les codes-barres 1D, QR codes et Data Matrix entre 100 et 300 mm, sur poste opérateur comme sur convoyeur. Configuration dans le navigateur, retour LED et sonore, boîtier IP65 : une solution robuste et économique pour la logistique et la production.
- Capteur 1,3 MP global shutter, jusqu’à 60 images/s
- Distance de lecture de 100 à 300 mm, sans réglage
- Jusqu’à 25 codes par image et 1,5 m/s sur convoyeur
- Deux versions : Ethernet + E/S ou USB-C
Chiffres clés
1,3 MP
Capteur CMOS global shutter
100 – 300 mm
Distance de travail
60 fps
Cadence d’image max.
1,5 m/s
Vitesse convoyeur max.
25 codes
Max. par acquisition
IP65
0 à +50 °C en fonctionnement
Pourquoi choisir le sensingCam SEC200 ?
Scanner un code est devenu un geste banal, au supermarché comme au point relais. Le SEC200 transpose cette simplicité à l’industrie : il se concentre sur la lecture de codes 1D et 2D, sans fonctions superflues, pour un prix contenu. Résultat : des lectures fiables qui déclenchent chaque étape du process sans attente.
Une grande profondeur de champ
De 100 à 300 mm, le lecteur compense automatiquement les variations de distance. Le code n’a pas besoin d’être positionné au millimètre : l’opérateur scanne sans réajuster.
Configuré dans le navigateur
Le serveur web intégré guide la mise en service pas à pas, depuis Chrome ou Firefox. Aucun logiciel à installer : la caméra est opérationnelle en quelques minutes.
Une configuration, toute une ligne
La fonction de clonage exporte les réglages et les importe sur d’autres SEC200. Toute la ligne partage un paramétrage identique, sans erreur de saisie.
Intuitif pour les opérateurs
Ligne LED d’aide à l’alignement, spot vert de lecture réussie et bip de confirmation : chaque scan est validé clairement. Les équipes démarrent sans formation.
Robuste en milieu industriel
Boîtier aluminium/plastique IP65 avec vitre en verre, protégé contre la poussière, les vibrations et les perturbations électromagnétiques.
Simple à intégrer
Ethernet (TCP/IP, REST API) ou USB-C en émulation clavier, fixations M4 standard : le SEC200 s’adapte à votre poste ou à votre automate, pas l’inverse.
Trois modes d’application
Le mode est choisi dès la première étape de l’assistant de configuration.
| Mode | Principe | Exemples d’usage |
|---|---|---|
| Présentation manuelle | L’opérateur présente l’objet à distance et angle variables. Détection automatique, sans trigger ni bouton. | Préparation de commandes, poste d’emballage, enregistrement |
| Lecture statique | L’objet est amené devant le lecteur et reste immobile dans une zone de code définie. | Étapes d’assemblage, contrôle de composants |
| Objets en mouvement | Objets variés sur convoyeur jusqu’à 1,5 m/s. Vitesse réglable et test de vérification sur 5 objets. | Tri et suivi de cartons et bacs, identification de colis |
Deux versions : Ethernet ou USB-C
Même optique et même boîtier 56 × 56 mm, deux façons de se raccorder.
SEC200-ETHZ112ZZZZ · Ethernet + E/S
SEC200-USBZ112ZZZZ · USB-C
| SEC200 Ethernet | SEC200 USB | |
|---|---|---|
| Référence | SEC200-ETHZ112ZZZZ | SEC200-USBZ112ZZZZ |
| Alimentation | 12…24 V DC ±10 % | 5 V par l’USB (port ≥ 900 mA) |
| Consommation | typ. 5 W, max. 8 W | typ. 2,5 W, max. 5 W |
| Connectique | M12 5 pts A (alim. + E/S) et M12 4 pts D (Ethernet), queues de 300 / 200 mm | USB-C verrouillable IP65, queue de 200 mm, câble 3 m max. |
| Données | Ethernet 100 Mbit/s, TCP/IP, REST API, FTP | USB 2.0, sortie clavier HID |
| Entrées / sorties | 1 entrée trigger, 2 sorties push-pull 50 mA | — |
Caractéristiques techniques
| Technologie | Lecteur de codes à base d’image |
| Capteur | CMOS monochrome 1,3 MP, global shutter |
| Cadence d’image | 60 images/s max. |
| Distance de travail | 100 à 300 mm |
| Champ angulaire | 36° × 31° |
| Champ de vision | 65 × 55 mm à 100 mm · 130 × 110 mm à 200 mm · 195 × 165 mm à 300 mm |
| Résolution de code | ≥ 0,2 mm |
| Codes 1D | Code 39, Code 128, Code 93, UPC / EAN / JAN (avec add-on), Code 25, MSI, codes postaux |
| Codes 2D | QR code, Data Matrix |
| Codes par acquisition | 25 max. |
| Vitesse convoyeur | 1,5 m/s max. |
| Signalisation | 3 LED d’état (RDY, L/A, OUT), signal sonore, spot LED vert de lecture, ligne LED d’aide à l’alignement |
| Boîtier | Aluminium / plastique, vitre en verre |
| Indice de protection | IP65 |
| Classe de protection | III |
| Température de fonctionnement | 0 à +50 °C, 90 % HR max. |
| Dimensions | 56 × 56 × 30,5 mm |
| Poids | 180 g |
| Fixation | 6 taraudages M4 + taraudage ¼ »-20 UNC |
| Certification | UL 62368-1 |
| Cybersécurité | Développé selon un processus conforme au Cyber Resilience Act (CRA) |
Intégration et cybersécurité
Intégration PLC, PC et logiciels métier
- TCP/IP : mode serveur ou client (port 2112), commandes start / stop / match code, message Good Read / No Read personnalisable
- REST API pour une intégration ou une IHM sur mesure
- E/S : 1 entrée trigger à front configurable, 2 sorties Good Read / No Read
- FTP pour l’archivage des images, NTP pour l’horodatage
- USB HID : le code s’écrit directement dans l’application active, comme un clavier
Sécurité de l’accès et des données
- HTTPS par import de votre propre certificat
- Ports maîtrisés : désactivation des services inutiles
- Accès protégé : mot de passe à changer dès la première connexion, aucun réglage ni image sans authentification
- Traçabilité : journalisation permanente et fichier de diagnostic pour le support SICK
Accessoires de fixation
2145070 · Équerre en L
BEF-SEC1XX/200/400 L-HOLDER. Inox 1.4301 (V2A), 41 g. Une équerre, 2 vis M4 et rondelles. Pour sensingCam SEC1xx / 200 / 400.
2153773 · Équerre orientable
BEF-SEC200/400 OMNI-DIRECTIONAL HOLDER. Inox 1.4301 (V2A), 56 g. Équerres, vis M4 et rondelles. Pour SEC200 / 400, Lector83x / 85x, Inspector83x / 85x.
2147922 · Fixation sur tige
BEF-SEC1XX/200/3XX/400 ROD-MOUNT SET. Équerre acier galvanisé, bride zamak, 116 g. Bride universelle 5322626 et visserie. Pour sensingCam SEC1xx / 200 / 3xx / 400.
Tous kits : couple de serrage max. 1,2 Nm, vissage de 4 mm max. dans le boîtier. Prix et délais : nous consulter.
Applications et limites d’usage
Applications typiques
- Préparation de commandes : contrôle de l’article prélevé, avec match code possible
- Emballage et expédition : identification des colis, y compris sur convoyeur
- Assemblage : traçabilité des composants à chaque étape
- Intralogistique : tri et suivi de cartons et bacs à vitesse modérée
À ne pas utiliser
- En extérieur ou en plein soleil
- En milieu corrosif ou en zone ATEX
- Comme composant de sécurité
- Hors plage 0 à +50 °C / 90 % HR
Agroalimentaire : l’IP65 ne couvre pas le lavage haute pression. En zone de nettoyage intensif, vérifiez l’implantation ou prévoyez une protection.
Questions fréquentes
Quels codes le sensingCam SEC200 peut-il lire ?
Les codes 1D (Code 39, Code 128, Code 93, UPC / EAN / JAN, Code 25, MSI, codes postaux) et les codes 2D QR code et Data Matrix, avec une résolution à partir de 0,2 mm. Désactiver les types inutiles réduit le temps de décodage.
Faut-il un logiciel pour configurer le SEC200 ?
Non. Le serveur web intégré propose un assistant de configuration accessible depuis un navigateur (Chrome ou Firefox recommandés). Les réglages peuvent ensuite être exportés et importés sur d’autres SEC200.
Version Ethernet ou USB : laquelle choisir ?
La version USB-C convient à un poste opérateur relié à un PC : le code s’écrit dans l’application active comme au clavier. La version Ethernet s’impose pour un raccordement automate, un trigger externe ou des sorties Good Read / No Read.
Le SEC200 fonctionne-t-il sur convoyeur ?
Oui, en mode « objets en mouvement », jusqu’à 1,5 m/s, avec jusqu’à 25 codes lus par acquisition.
